16+2G口千兆網管型冗余工業以太網交換機

moxa

PDF文檔

　概　述

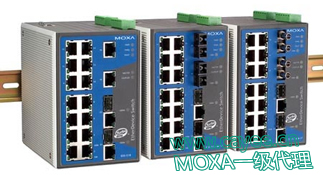

MOXA EtherDevice™ Switch EDS-518A系列專為工業應用所設計，為一18端口工業級以太網交換機。
它配備2個Gigabit及16個快速以太網絡連接端口，其提供高效能以太網絡連接功能及多種實時網管功能，可建置Gigabit冗余以太網環狀網絡架構，特別適用于工業自動化應用的骨干網絡，高信賴度的質量能確保您的工業自動化系統24小時不間斷地運作。
EDS-518A 系列工業以太網交換機有效的設備管理及網管功能，可讓您輕松地掌握自動化以太網絡，其強韌的硬件設計適用于各種嚴竣的工業環境。
此外，可通過網頁瀏覽器和Windows utility進行各項管理設定，讓安裝與設定更為快速且準確。

　詳細介紹

工業聯網能力
·冗余千兆以太環網和RSTP(IEEE802.1W)能力(全負載狀態下恢復時間<20ms)
·IGMP Snooping 及GMRP，用來從工業以太網協議中過濾多播流量
·支持IEEE802.1Q VLAN 和GVRP協議，使網絡規劃簡單易行
·支持Qos---IEEE 802.1p/1Q和TOS/DiffServ，增加決定權
·支持802.3ad(LACP)最大化利用帶寬
·支持IEEE802.1X和SSL，增強網絡的安全性
·SNMP V1/V2c/V3針對不同等級的網絡管理
·RMON功能能夠提供有效的網絡監視和預測能力

針對工業應用的設計
·帶寬管理能夠預防不可預計的網絡狀態
·支持ABC-01(自動備份設定工具)，更易于置換故障設備
·鎖定端口僅允許授權MAC地址訪問
·端口鏡像可用于在線調試
·通過E-mail、繼電器輸出518A實現自動報警
·數字輸入接口可將傳感器和警報與IP網絡整合為一體
·自動恢復連接設備的IP地址
·冗余雙直流電源輸入
·IP30防護等級，波紋式高強度外殼
·換線連接快速恢復(專利)
·支持40公里/ 80公里的傳輸距離
·導軌/面板式安裝
·發送Ping命令確定網絡的連通性
·冗余12~45V直流電源輸入，過載保護

推薦的軟件和附件
·ABC-01，自動備份配置器，RS-232接口(RJ45類型)
·EDS-SNMP OPC Server Pro
·DR-45-24，DR-75-24，DR-120-24 DIN-Rail導軌安裝式24V直流電源系列

　規格參數

技術
標準	IEEE802.3， 802.3u， 802.3x， 802.1D， 802.1W， 802.1Q， 802.1p， 802.1X， 802.3ad， 802.3z
協議	IGMP V1/ V2/ V3 device， GMRP， GVRP， SNMP V1/V2c/V3， DHCP服務器/客戶端， DHCP Option 82，BootP， TFTP， SNTP， SMTP， RARP， RMON和EDS-SNMP OPC Server Pro (可選)
MIB	MIB-II， Ethernet-Like MIB， P-BRIDGE MIB， Q-BRIDGE MIB， Bridge MIB， RSTP MIB， RMON MIB Group 1， 2.3， 9
流控	IEEE802.3x 流量控制，背壓式流量控制
界面
RJ45端口	10/100BaseT(X)或10/100/1000BaseT(X) 自適應
光纖接口	100BaseFX(SC/ST接口)及可選1000BaseSX/LX/LHX/ZX (LC 接口)
控制器	RS-232 (RJ45)
LED指示燈	PWR1，PWR2，F(xiàn)AULT，LNK/ ACT，10/100M(電口)，100M(光口)，Master，Coupler
報警輸出	兩路繼電器輸出，電流負載能力1A @ 24 VDC
數字輸入	電氣隔離、共地狀態 1：+13 ~ +30V 狀態 0: -30 ~+3V 最大輸入電流: 8 mA
光纖
100BaseFX
傳輸距離	多模: 0 ~ 5 km，1300 nm (50/125 μm)，800 MHzkm) 0 ~ 4 km，1300 nm (62.5/125 μm)，500 MHzkm) 單模: 0 ~ 40 km，1310 nm (9/125 μm)，3.5 PS/(nmkm) 0 ~ 80 km，1550 nm (9/125 μm)，19 PS/(nmkm)
最小TX輸出	多模: -20 dBm 單模: 0 ~ 40 km， -5 dBm; 0 ~ 80 km， -5 dBm
最大TX輸出	多模: -14 dBm 單模: 0 ~ 40 km， 0 dBm; 0 ~ 80 km， 0 dBm
RX靈敏度	-36 ~ -32 dBm (單模)， -34 ~ -30 dBm (多模)
1000BaseFX
傳輸距離	多模: 1000BaseSX 0~500m，850nm(50/125μm，400MHzkm) 1000BaseLX 0~1100m，1310nm(50/125μm，800MHzkm) 單模: 1000BaseLX 0~10km，1310 nm (9/125 μm)， 3.5 PS/(nmkm) 1000BaseLHX 0~40km，1310nm(50/125μm，3.5PS/(nmkm)) 1000BaseZX 0~80km，1550 nm (9/125 μm)， 19 PS/(nm*km)
最小TX輸出	SFP-1GSXLC -9.5dBm SFP-1GLXLC -9.5dBm SFP-1GLHXLC -4dBm SFP-1GZXLC 0dBm
最大TX輸出	SFP-1GSXLC -4dBm SFP-1GLXLC -3dBm SFP-1GLHXLC +1dBm SFP-1GZXLC +5dBm
RX靈敏度	SFP-1GSXLC 0~-18dBm SFP-1GLXLC -3~-20dBm SFP-1GLHXLC -3~-24dBm SFP-1GZXLC -3~-24dBm
電源
輸入電壓	24 VDC (12 ~ 45 VDC)，冗余輸入
輸入電流 (@24V)	0.67A：(EDS-518A) 0.78A： (EDS-518A-MM，EDS-518A-SS)
連接形式	兩個可移動6pin接線端子
過載電流保護	提供
電源反接保護	提供
機械特性
外殼	IP30鋁質保護外殼
體積	95 x 135 x 140 mm (W x H x D) 3.74 x 5.31 x 5.51 in. (W x H x D)
重量	1630 g
安裝方式	DIN-Rail，壁掛(可選套件)
工作環境
工作溫度	標溫: 0 ~ 60°C (32 ~ 140°F) 寬溫: -40~75°C(-40~167°F)
儲存溫度	-40 ~ 85°C (-40 ~ 185°F)
工作濕度	5 ~ 95% (無凝露)
認證
安全	UL60950，UL60950-1，UL 508，CSA C22.2 No. 60950-1，EN60950－1（認證中）
危險環境	UL/cUL Class I，Division 2，Groups A，B，C and D（認證中） ATEX Class I，Zone 2，EEx nC IIC（認證中）
海事	DVN，GL
EMI	FCC Part 15，CISPR (EN55022) class A
EMS	EN61000-4-2 (ESD)，等級 3 EN61000-4-3 (RS)，等級 3 EN61000-4-4 (EFT)，等級 2 EN61000-4-5 (Surge)，等級 3 EN61000-4-6 (CS)，等級 3 EN61000-4-8， EN61000-4-11， EN61000-4-12
沖擊	IEC60068-2-27
自由下落	IEC60068-2-32
震動	IEC60068-2-6
MTBF	240,000hrs
數據庫	Telcordia (Bellcore)，GB
保修	5 年

　訂購信息

EDS-518A	16個10/100BaseT(X)端口，2 combo 10/100/1000BaseT(X) / SFP (mini-GBIC)端口的工業級網管型千兆冗余以太網交換機
EDS-518A- MM-SC	14個10/100BaseT(X)端口，2個多模的100BaseFX端口，SC接口和2個10/100/1000BaseT(X) / SFP (mini-GBIC)接口的工業級網管型千兆冗余以太網交換機
EDS-518A- MM-ST	14個10/100BaseT(X)端口，2個多模的100BaseFX端口，ST接口和2個10/100/1000BaseT(X) / SFP (mini-GBIC) 接口的工業級網管型千兆冗余以太網交換機
EDS-518A- SS-SC	14個10/100BaseT(X)端口，2個單模的100BaseFX端口，SC接口和2個10/100/1000BaseT(X) / SFP (mini-GBIC)接口的工業級網管型千兆冗余以太網交換機
EDS-518A- SS-SC-80	14個10/100BaseT(X) 端口2個單模（光纖傳輸距離 80 km）100BaseFX 端口，SC 接口，和2個10/100/1000BaseT(X) / SFP (mini-GBIC) 接口的工業級網管型千兆冗余以太網交換機
SFP-1GSXLC	SFF(Small Form factor) 1000BaseSX，LC，0.5 km
SFP-1GLXLC	SFF(Small Form factor) 1000BaseSX，LC，10 km
SFP-1GLHXLC	SFF(Small Form factor) 1000BaseSX，LC，40 km
SFP-1GZXLC	SFF(Small Form factor) 1000BaseSX，LC，80 km
選購配件
ABC-01	工業級自動備份配置器，RS-232接口 (RJ45類型)
EDS-SNMP OPC Server Pro	帶有 EDS-SNMP OPC Server Pro 軟件和用戶手冊的光盤
DR-45-24	45W/2A DIN-Rail 安裝式24直流電源，電壓輸入范圍： 85~264 VAC
DR-75-24	75W/3.2A DIN-Rail 安裝式24直流電源，電壓輸入范圍： 85~264 VAC
DR-120-24	120W/5A DIN-Rail 安裝式24直流電源，電壓輸入范圍：可用開關切換88~132 VAC/176 ~264 VAC
WK-46	壁掛式安裝套件
